水處理劑阻垢性能的測(cè)定

磷酸鈣沉積法
1范圍
本標(biāo)準(zhǔn)規(guī)定了同類(lèi)水處理劑抑制磷酸鈣析出的阻垢性能的測(cè)定方法磷酸鈣沉積法。
本標(biāo)準(zhǔn)適用于同類(lèi)水處理劑抑制磷酸鈣析出的阻垢性能的測(cè)定
。
2規(guī)范性引用文件
下列文件中的條款通過(guò)本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款

。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適用于本標(biāo)準(zhǔn)

，然而，鼓勵(lì)根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的*新版本

。凡是不注日期的引用文件

，其*新版本適用于本標(biāo)準(zhǔn)。
GB/T601化學(xué)試劑標(biāo)準(zhǔn)滴定溶液的制備
GB/T603化學(xué)試劑試驗(yàn)方法中所用制劑及制品的制備（GB/T603-2002

，ISO6353-1：1982

，NEQ）GB/T6682分析實(shí)驗(yàn)室用水規(guī)格和試驗(yàn)方法（GB/T6682-2008，ISO3696：1987

，MOD）
GB/T6904工業(yè)循環(huán)冷卻水及鍋爐用水中pH值的測(cè)定
GB/T6913鍋爐用水和冷卻水分析方法磷酸鹽的測(cè)定（GB/T6913-2008

，ISO6878：2004，NEQ）
3方法提要
以含有一定量磷酸根和鈣離子的配置水和水處理劑制備成試液

，在加熱條件下

，促使磷酸根和鈣離子形成磷酸鈣。分析測(cè)定達(dá)到平衡后澄清液中的PO₄^3-濃度

，以評(píng)定阻垢劑的阻垢性能，磷酸根離子濃度愈大

，則該水處理劑的磷酸鈣阻垢性能愈好

。
4試劑和材料
試驗(yàn)方法中所用試劑和水，在沒(méi)有注明其他要求時(shí)

，均指分析純?cè)噭┖虶B/T6682規(guī)定的三級(jí)水

。試驗(yàn)中所需標(biāo)準(zhǔn)溶液、制劑及制品

，在沒(méi)有注明其他規(guī)定時(shí)

，均按GB/T601、GB/T603的規(guī)定制備

。
4.1十水四硼酸鈉

。
4.2磷酸根標(biāo)準(zhǔn)儲(chǔ)備液：1mL約含5mgPO43-。
4.3乙二胺四乙酸二鈉（EDTA）標(biāo)準(zhǔn)滴定溶液：c（EDTA）約0.01mol

。
4.4氯化鈣標(biāo)準(zhǔn)儲(chǔ)備液：1mL約含有20mg Ca²⁺。
4.4.1制備
稱(chēng)取57.81g無(wú)水氯化鈣

，*至0.01g

，用水溶解

，全部轉(zhuǎn)移至1000mL容量瓶中，用水稀釋至刻度

，搖勻

，過(guò)濾后待標(biāo)。
4.4.2標(biāo)定
取4.8.1氯化鈣標(biāo)準(zhǔn)儲(chǔ)備液10.00mL于1000mL容量瓶中

，用水稀釋至刻度，搖勻

。
移取25.00mL稀釋溶液置于250mL錐形瓶中

，加約50mL水、5mL氫氧化鉀溶液和約0.1g鈣-羧酸指示劑

，用乙二胺四乙酸二鈉標(biāo)準(zhǔn)滴定溶液滴定至溶液由紫紅色變?yōu)榱了{(lán)色即為終點(diǎn)。

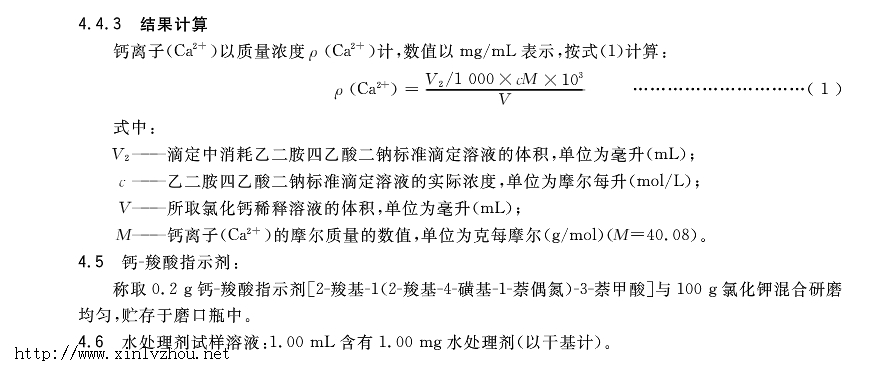

5儀器

、設(shè)備
5.1恒溫水�

。簻囟瓤煽刂圃冢�80士1）℃。
5.2錐形瓶：500mL

，配有裝了為5mm~10mm

，長(zhǎng)約300mm玻璃管的膠塞。
5.3分光光度計(jì)

。
6試驗(yàn)用水
6.1配制水
6.1.1稱(chēng)取1g研細(xì)的四硼酸鈉粉劑于100mL燒杯中

，加入約50mL去離子水，加熱溶解后

，移入1000mL容量瓶中

，再加入約900mL去離子水。
6.1.2準(zhǔn)確加入1mL磷酸鹽貯備液于上述容量瓶中

，用去離子水補(bǔ)至刻度

，充分播蕩均勻。該液含PO₄^3-5mg/L

，pH值9.0左右。
6.1.3取500mL容量瓶

，用6.1.2試液潤(rùn)洗后

，加入試驗(yàn)所需阻垢劑及6.1.2試液400mL，再用移液管緩慢加入一定體積的氯化鈣標(biāo)準(zhǔn)溶液（邊加邊搖動(dòng)）

，使鈣離子的濃度為100mg/L

，補(bǔ)加6.1.2試液至容量瓶刻度線，充分搖蕩均勻

。
6.1.4另取一500mL容量瓶

，除不加水處理劑試樣溶液外

，其余操作步驟同6.1.3，該溶液作為空白試液

。
6.2現(xiàn)場(chǎng)水
當(dāng)為現(xiàn)場(chǎng)篩選配方時(shí)

，可用現(xiàn)場(chǎng)水作為試驗(yàn)用水。現(xiàn)場(chǎng)水可直接取生產(chǎn)補(bǔ)充水

，也可配制成生產(chǎn)補(bǔ)充水，還可以根據(jù)需要往生產(chǎn)補(bǔ)充水或配制的生產(chǎn)補(bǔ)充水中補(bǔ)加鈣離子等至濃縮倍數(shù)要求的指標(biāo)

。若采用碳酸鈣沉積試驗(yàn)法中蒸發(fā)濃縮的試驗(yàn)步驟

，則必須先加磷酸鈣阻垢劑，后加PO₄^3-

。為防止試驗(yàn)中由于碳酸鈣的沉積而加速磷酸鈣沉積的相互干擾作用

，在加磷酸鈣阻垢劑的同時(shí)還需要加碳酸鈣阻垢劑等復(fù)合藥劑。
7試驗(yàn)步驟
將試液（6.1.3）和空白試液（6.1.4）分別置于兩個(gè)潔凈的錐形瓶（5.2）中

，兩錐形瓶浸入恒溫水浴中（試液的液面不得高于水浴的液面）

，當(dāng)水浴溫度升至（80士1）℃時(shí)，開(kāi)始計(jì)時(shí)

，恒溫靜置10h

。


試驗(yàn)滿10h后，趁熱用中速定性濾紙過(guò)濾

。濾液快速冷卻至室溫后

，分別按GB/T6913和GB/T6904測(cè)定PO₄^3-濃度和pH值。

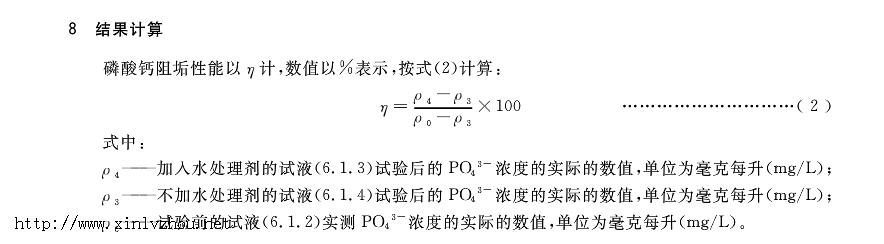

9允許差
取平行測(cè)定結(jié)果的算術(shù)平均值為測(cè)定結(jié)果

，平行測(cè)定結(jié)果的*差值不大于5%。

錄入時(shí)間：2018/11/5 9:56:38 點(diǎn)擊次數(shù)：1530
